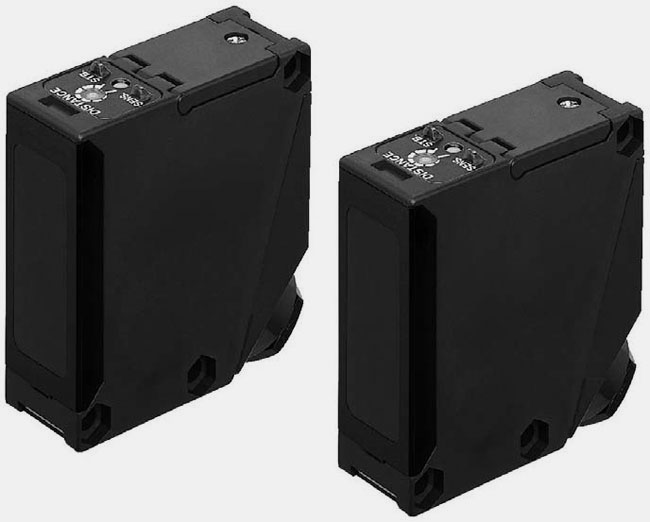

距离设定反射型光电传感器

2012-02-14

简述

限定反射型，长距离检测性能达2.5m
内颜色和角度变化
不受背景颜色的影响和干扰
调节器带有指示灯，易于设定

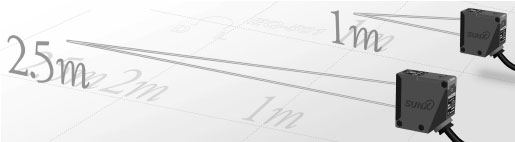

长距离检测！

2.5m的可调节距离允许足够空间的安装。1m的检测距离型也同样适用。近距离使用时简易调节距离以适合您的需求。

方便的定时功能型	多电压 (EQ-50□)	不易受背景物体影响
备有带ON延迟/OFF延迟定时器型。 OFF延迟在连接设备反应慢等时有用，而ON延迟对长时间运行的检测物体有用。 ·工作：ON延迟，OFF延迟 ·定时时间：0.1～5秒(可进行单独设定)	由于可以连接24～240V的交流电源和12～240V的直流电源，所以几乎可使用任何电源。这一特点使得本传感器可在全世界使用。	由于本传感器使用2段光电二极管可调节距离系统，不会检测预设检测区域以外的物体，即使有人在后部走动或背景处有其他机器或传送带也不会出现故障。注：1) 如果背景有镜面体和类似于镜面体的物体，可能发生错误操作，请注意。(参阅PDF P.125)

推出具有BGS/FGS功能的新直流电压型 (EQ-51□)	耐颜色和角度变化
我们在传感器中添加了具有NPN和PNP晶体管输出的直流电源型。其BGS/FGS功能控制背景效果，使检测更为稳定。	光学系统。与传统产品相比，不容易受到物体角度和光泽的影响，物体为白色或黑色都可以在距离进行检测。 (设定距离为2m时的白色无光泽纸与亮度为5的无光泽纸(灰色)的检测距离差为5%。)

调节器带有指示灯，易于设定	简便的端子座型
装备有带指示灯的2回转调节器，可简单设定短或长检测距离。	使用不会产生浪费的端子座布线方式。

即使在有水或者在多尘的恶劣环境下也可稳定检测

不易受镜头污染的影响	防水
即使镜头有点被灰尘弄脏，工作区仍将稳定、一致的进行检测，即使是检测物体离部件正面很近也是如此。	具有IP67(IEC)保护构造。可以在有水花飞溅的地方使用。

BGS/FGS功能可使设置具挑战性！

BGS功能适合下列情况

无背景
当物体和背景分隔时

BGS功能适合下列情况

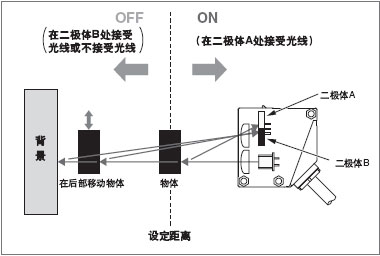

BGS (Background suppression) 功能
当在受光二极体(2段二极体)的位置A接受光线时，传感器将辨别出物体存在。
如果物体和背景远离时也可用。
如果更改背景颜色或有人从传送带通过时也不受影响。

FGS功能适合下列情况

有背景
当物体和背景紧靠时
当物体有光泽或不平整时

FGS功能适合下列情况

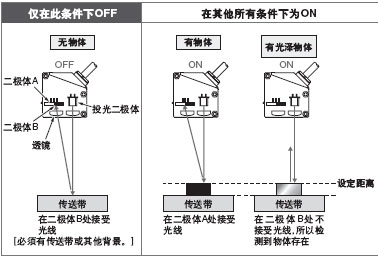

FGS (Foreground suppression) 功能
当在受光二极体(2段二极体)的位置B接受光线时，传感器将辨别出没有物体(检测到传送带)。
如果物体和背景紧靠时，或者物体有光泽或不平整时，此功能可用。但是，如果没有背景(传送带等)，则无法检测。
FGS (Foreground suppression) 功能

用途

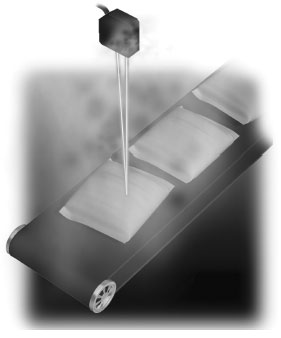

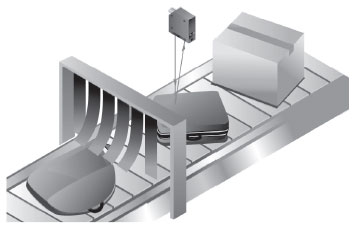

检测漏斗内部水平面设定物体的距离，可在不考虑颜色的情况下检测漏斗内剩余物的容量。	确认传送带上包裹的通过即使包裹尺寸和颜色不同仍可检测。

订购指南

种类		形状	检测距离	型号	电源电压	输出	定时器功能
多电压			0.1～2.5m	EQ-501	24～240V AC ±10% 或 12～240V DC ±10%	继电器接点1a	-
	定时器		0.1～2.5m	EQ-501T			ON延迟/OFF延迟定时器（定时时间：0.1～5秒）
			0.1～1.0m	EQ-502
	定时器		0.1～1.0m	EQ-502T			ON延迟/OFF延迟定时器（定时时间：0.1～5秒）
直流电压			0.1～2.5m	EQ-511	12～24V DC ±10%	NPN开路集电极晶体管 PNP开路集电极晶体管（带有双输出）	-
	定时器		0.1～2.5m	EQ-511T			ON延迟/OFF延迟定时器（定时时间：0.1～5秒）
			0.1～1.0m	EQ-512			-
	定时器		0.1～1.0m	EQ-512T			ON延迟/OFF延迟定时器（定时时间：0.1～5秒）

配件(另售)

品名	型号	说明
传感器安装支架	MS-EQ5-01	立式/倒装式安装支架

传感器安装支架
·MS-EQ5-01

附2个带垫圈的M5
（长30mm）螺丝和2个螺母。
