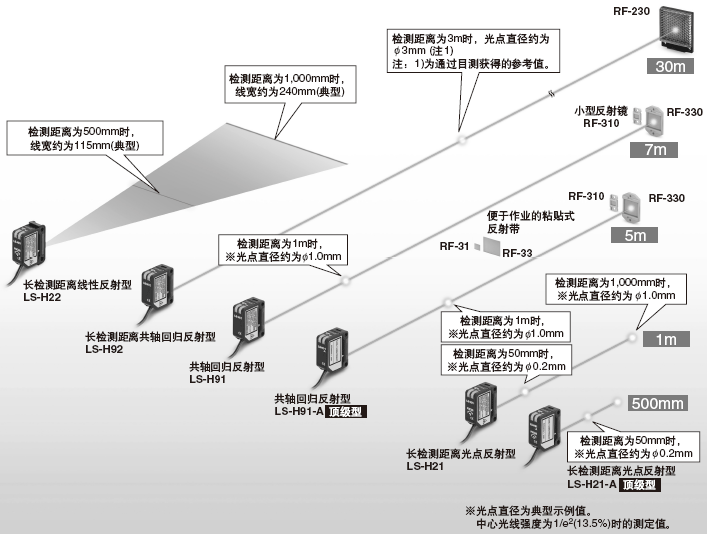

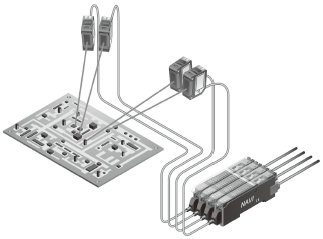

对应各种不同的用途，备有6种类型的激光检测头。

用途实例

检测形状复杂的工件 可在线性状的检测区域中，更加稳定地检测形状复杂的工件。	检测卷材的余量 由于是光点直径约φ1mm(检测距离1m)的共轴回归反射型，因此可对卷材的余量进行高精度的检测。	检测电子零部件的脚销 由于可根据工件调整光点形状，因此从较远的地点检测小型工件时，亦可轻易地进行设定。

特点

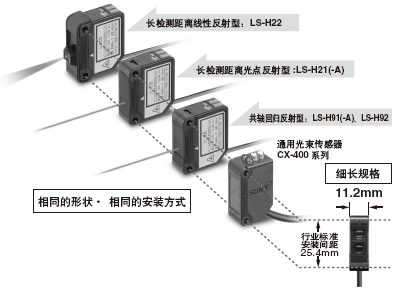

行业标准安装间距

检测头的安装间距为25.4mm，和通用光束传感器CX-400系列具有相同的行业标准。 更换通用光束传感器为激光传感器时，亦可原封不动地使用安装支架。

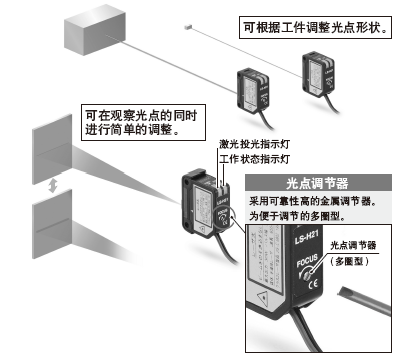

简单易行的光点调整

长检测距离光点反射型 / 长检测距离线性反射型
	在检测头的背面安装有光点调节器，因此可在观察光点的同时进行简单调整。另外，由于需要使用螺丝刀进行调整，因此可避免维修时的手动误操作。

配备FDA/IEC/JIS顶级产品系列	备有光轴微调支架
LS-H91(F)-A、LS-H21(F)-A	MS-CX-11
顶级产品、光点可视。 可很轻易地对准光轴。	即使是在安装传感器后，亦可在上下、左右方向进行各4°的微调。 可实现双向(纵向、横向)安装。

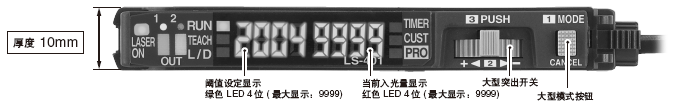

设定简单·双重显示

双面分别搭载大型4位数字显示。能够在确认当前入光量(红色显示)的同时，方便地设定最佳阈值(绿色显示)。

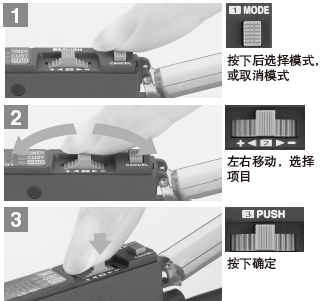

使用2个开关，操作简单	省配线·省空间

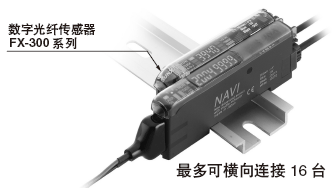

工作开关仅有大型模式按钮和大型突出开关2个。	采用单触式电缆可节省配线。 (连接器型) 能够减少转接端子座的接点数量和工时，有助于节省空间。 另外，可与数字光纤传感器FX-300系列横向连接。
	注意事项：通信方式因放大器的不同而不同，连接各放大器，请确认各各放大器的使用说明书后再进行使用。

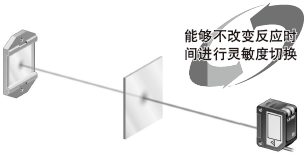

切实检测微差(M.G.S.功能)

进行近距离检测，或者检测透明体、微小物体时，能够调节传感器的受光灵敏度，从3档中选出最佳的设定。而且，即使受光灵敏度发生了改变，传感器的反应时间也不会发生改变。

可进行多种检测的4种新模式

应差（滞后）模式	窗式比较模式	独立的2路输出模式	差分检测模式
通过调整应差(滞后)，能够克服工件凹凸面的影响，从而进行稳定的检测。	设定2个阈值，以辨别规定范围以外的工件。	组合2路输出模式，可进行多种控制。 最适合弯曲检测。	由于仅仅检测光量的急剧变化，因此能够切实检测玻璃等物体的边缘部分。最适合工件的定位。

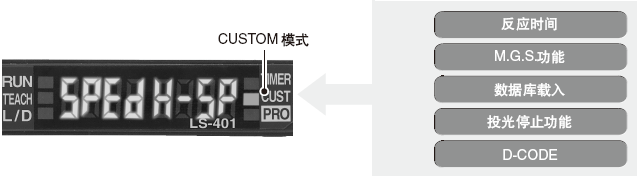

MODE NAVI定制功能

从反应时间、M.G.S.功能、数据库载入、投光停止功能以及D-CODE中，选择经常使用的功能，并存储在CUSTOM模式中，从而可进行简单的设定更改。

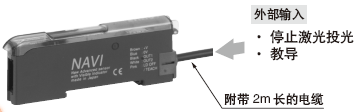

配备投光停止功能	可从外部输入的电缆型
当光点进入画像处理器的照射范围内时，可通过投光停止输 入停止激光投光。	电缆型LS-401-C2配备外部输入电缆(5芯)。建议您在通过来自装置外部的输入进行教导、停止激光投光或将激光传感器作为单件产品使用时选择该型。

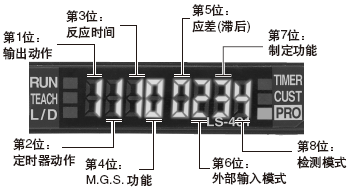

最多可紧密安装4台	设定状态一目了然(D-CODE)
通过自动防干扰功能，最多可防止4台传感器的干涉。	放大器的设定状态以8位显示。便于远程的作业指示和监控。

订购指南

检测头

种类			形状	型号	适用规格	检测距离
共轴回归反射型		级 别 2		LS-H92	GB / IEC / JIS
				LS-H92F(注1)	FDA / IEC / JIS
				LS-H91	GB / IEC / JIS
				LS-H91F(注1)	FDA / IEC / JIS
		级 别 1		LS-H91-A	GB / IEC / JIS
				LS-H91F-A(注1)	FDA / IEC / JIS
扩 散 反 射 型	长检测距离光点反射型	级 别 2		LS-H21	GB / IEC / JIS
				LS-H21F(注1)	FDA / IEC / JIS
		级 别 1		LS-H21-A	GB / IEC / JIS
				LS-H21F-A(注1)	FDA / IEC / JIS
	长检测距离线性反射型	级 别 2		LS-H22(注3)	GB / IEC / JIS
				LS-H22F(注1)(注3)	FDA / IEC / JIS

5m电缆长度型

无反射镜型

放大器

种类	形状	型号	输出	连接方式
连接类型		LS-401	NPN开路集电极 晶体管2输出	使用另售的单触电缆
		LS-401P	PNP开路集电极 晶体管2输出
电缆型		LS-401-C2	NPN开路集电极 晶体管2输出	附带2m橡皮电缆 电缆外径：3.7mm
		LS-401P-C2	PNP开路集电极 晶体管2输出

单触电缆(连接器型放大器不附带单触电缆。请另行订购。)

种类	形状	型号	说明
母电缆(4芯)		CN-74-C1	长：1m	0.15mm2 4芯橡皮电缆，一端带连接器电缆外径： 3mm
		CN-74-C2	长：2m
		CN-74-C5	长：5m
子电缆(2芯)		CN-74-C1	长：1m	0.15mm2 2芯橡皮电缆，一端带连接器电缆外径： 3mm
		CN-74-C2	长：2m
		CN-74-C3	长：5m

尾盘(放大器不附带尾盘。需要连接时，请另行订购尾盘。)

种类	型号	说明
	MS-DIN-E	当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有放大器安全安装并充分连接。 (每套2个)

附件

RF-330(反射镜)	CN-EP1(放大器连接器)每套5个	LS-MR1(用于线性反射的透镜附件)	RF-230(反射镜)
	注：根据标准在检测头上安装1个接头。		注：LS-H92(F)专用。

配件(另售)

检测头安装支架

MS-CX-1	MS-CX-2	MS-CX-3	MS-CX-4
附带2个带垫圈的M3螺丝 (长12mm)。	附带2个带垫圈的M3螺丝 (长12mm)。	附带2个带垫圈的M3螺丝 (长12mm)。	附带2个带垫圈的M3螺丝 (长12mm)。

光轴微调支架	放大器安装支架	放大器保护封条	反射镜
MS-CX-11	MS-DIN-2	FX-MB1	RF-310
反射带	反射镜安装支架	数据库通道切换装置
RF-33	MS-RF23	FX-CH(-P)

通用传感器安装架

MS-AJ1	MS-AJ1-A	MS-AJ2	MS-AJ2-A
	通过能够进行水平方向调整的曲臂，可从生产线上方进行检测。		通过能够进行水平方向调整的曲臂，可从生产线上方进行检测。
