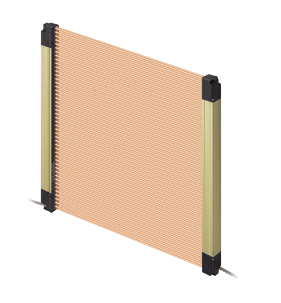

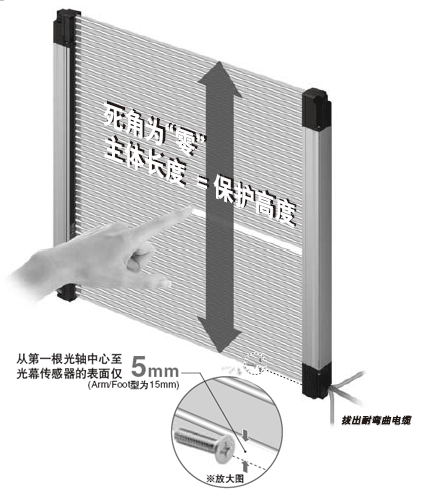

种 类 |
最小检测物体 φ14mm |
最小检测物体 φ25mm |
最小检测物体 φ45mm |
|
型 号 |
SF4B-F□ |
SF4B-H□ |
SF4B-A□ |
|
适用标准 |
JIS B 9704-1/2(Type 4)、JIS B 9705-1/ISO 13849-1(Category 4)、EN 954-1(Category 4) |
|
EN 61496-1(Type 4)、IEC 61496-1/2(Type 4)、UL 61496-1/2(Type 4)、UL 1998 |
|
检测距离(有效距离)(注2) |
0.3～7m |
12～64光轴型： 0.3～9m |
6～32光轴型： 0.3～9m |
|
72～96光轴型： 0.3～7m |
36～48光轴型： 0.3～7m |
|
最小检测物体(注3) |
φ14mm的不透明体 |
φ 25mm的不透明体 |
φ 45mm的不透明体 |
|
有效开口角 |
±2.5°以下［检测距离超过3m时(符合IEC 61496-2/UL 61496-2)］ |
|
电源电压 |
24V DC±10% 脉动P-P10%以下 |
|
控制输出 |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) |
|
(OSSD1、OSSD2) |
·PNP输出时：最大源电流200mA，NPN输出时：最大流入电流200mA |
|
|
·外加电压：同电源电压(PNP输出时：控制输出和+V之间，NPN输出时：控制输出和0V之间) |
|
|
·剩余电压：2.5V以下(PNP输出时：源电流200mA，NPN输出时：流入电流200mA)(电缆长20m时) |
|
输出工作 |
所有光轴入光时ON，一个以上光轴遮光时OFF(传感器或同步信号有故障时OFF。)(注4)(注5) |
|
保护电路(短路保护) |
装备 |
|

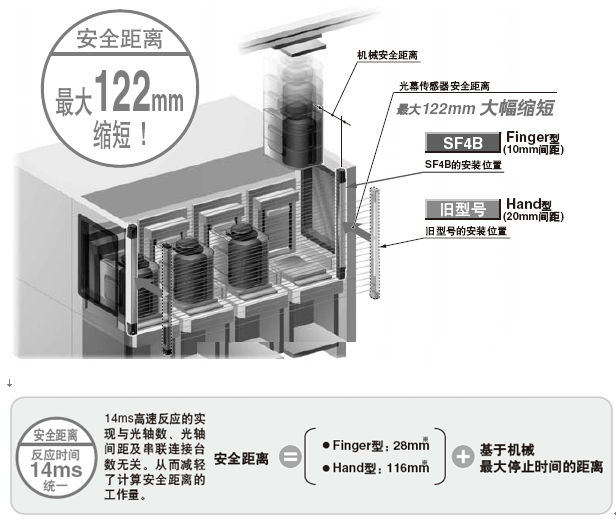

反应时间 |
OFF反应时间：14ms以下，ON反应时间： 80～90ms |
|
辅助输出 |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) |
|
(非安全输出) |
·PNP输出时：最大源电流60mA，NPN输出时：最大流入电流60mA |
|
|
·外加电压：同电源电压(PNP输出时：辅助输出和+V间，NPN输出时：辅助输出和0V之间) |
|
|
·剩余电压：2.5V以下(PNP输出时：源电流60mA，NPN输出时：流入电流60mA)(电缆长20m时) |
|
输出工作 |
控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，可用SFB-HC手动控制器改变工作模式 |
|
保护电路(短路保护) |
装 备 |
|
防干扰功能 |
装 备(注6) |
|
投光停止功能 |
装 备 |
|
联锁功能 |
装 备［手动复归/自动复归(注7)］ |
|
外部设备监控功能 |
装 备 |
|
过载功能 |
装 备(注6) |
|
屏蔽功能 |
装 备(注6) |
|
可选功能(注8) |
固定消隐功能，不固定消隐功能，辅助输出切换功能，联锁设定变更功能 |
|
外部继电器监控设定变更功能，屏蔽设定变更功能，保护功能，投光量控制功能 |
|
环 |
保护构造 |
IP65(IEC) |
|
境 |
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C |
|
性 |
周围湿度 |
30～85%RH、存储：30～95%RH |
|
能 |
周围照明度 |
白炽灯：受光面照明度3,500Rx以下 |
|
|
耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
|
|
绝缘电阻 |
20MΩ以上，所有电源连接端子与外壳之间，基于DC500V高阻表 |
|
|
耐振动 |
频率10～55Hz，双振幅：0.75mm，X，Y和Z各方向2小时 |
|
|
耐冲击 |
加速度：300m/s2(约30G)，X，Y和Z各方向3次 |
|
投光二极体 |
红外线LED(投光波峰波长：870nm) |
|
材 质 |
主体外壳：铝，上下外壳：锌，检测面：聚碳酸酯，帽：PBT |
|
连接方式 |
连接器连接 |
|
电缆长度 |
用另售匹配电缆全长可延伸至50m，用于投光器和受光器(注9) |
|
附件 |
MS-SFB-2(嫁连支撑支架)：(注10)SF4B-TR14(测试杆)：1个 |
MS-SFB-2(嫁连支撑支架)：(注10)SF4B-TR25(测试杆)：1个 |
MS-SFB-2(嫁连支撑支架)：(注10) |
