PV200

2012-02-14

简述

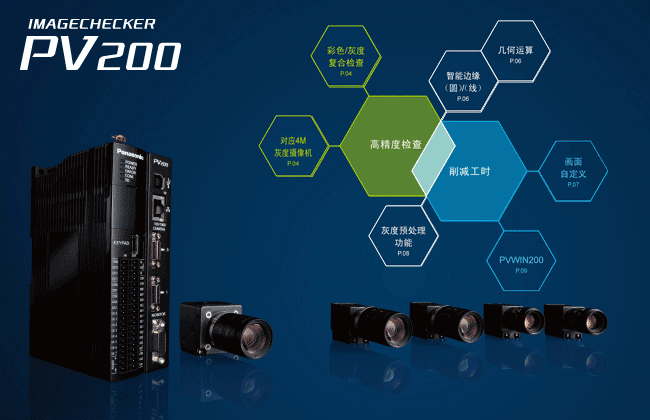

彩色/ 灰度复合机。以4M灰度摄像机为首。高精度、高功能图像处理。兼顾检查可靠性的提高和工序工时的削减的小型机型。

特点

可引进最高级别的高精度、高功能图像处理工序工时的节省程度达到前所未有的水平。
完美的装置作为彩色/ 灰度复合机闪亮登场。

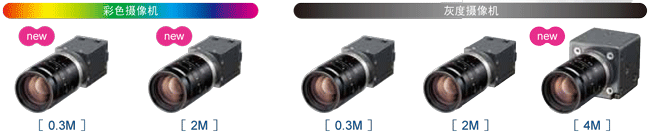

摄像机阵容

以4M灰度摄像机为首，备有5款摄像机。
无论是彩色还是灰度，您均可根据使用目的来选择相应的摄像机。

彩色/灰度复合检查的构成

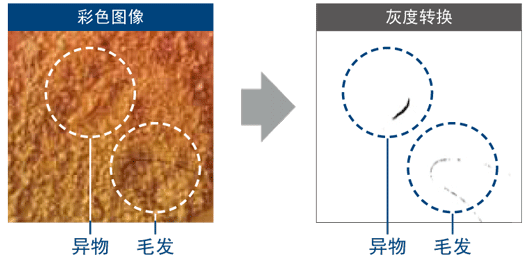

灰度转换

根据RGB值各系数的指定，将彩色图像转换为灰度，从而易于发现异物，可实现更高精度的异物检查。

色彩抽出

对以往机型(AX40)所无法对应的色相分离的色彩同时进行抽出，利用1个检查设定即可进行检查

智能边缘(圆)/(线)

简单、轻松地进行复杂的测量

正确地虚拟于圆、线。在1个区域内，圆的边缘点最多可检测到3600点，而线的边缘点最多可检测到3000点，从而飞跃性地提高了精度，可进行尺寸、位置测量。同时，大幅度地削减了设定工时。

几何运算

无需运算公式即可算出距离、交点、中线

2该功能可求出2点间距离、2直线的交点、2直线的中线、垂线距离、虚拟椭圆等。通过同时使用智能边缘(圆)/(线)，可将对象物拟作几何学图形，无需编制运算公式，即可求出坐标、距离、尺寸、角度。

自定义画面

从图像处理装置的导入评估到导入后的正式生产运行，在各个环节中追求高生产性、工作效率、使用便利性，减轻用户的负担，缩短时间，显示正确的检查信息。

灰度预处理功能

备有21种丰富的灰度预处理功能。即使是照明不均匀或产生干扰的图像，也可实现更稳定的检查。

设定软件PVWIN200

可使用拖放，便于操作拖动目标图像，放到PVWIN200画面上后开始操作。利用向导视图的图标向导，可对检查条件设定进行编制、变更。	利用仿真循环进行调试可利用连续仿真和数据记录来高效率地执行设定数据的修正、验证。可利用导出功能对设定数据的变更履历进行管理。
